une étrange transmission secondaire ....

Voir le sujet précédent Voir le sujet suivant Aller en bas

une étrange transmission secondaire ....

Message  JACK177071 le Mer 26 Oct 2016 - 19:26

Bonjour,

j'avais déjà crée un sujet sur le Flandria Sorpion http://50cc.forum-actif.eu/t4080-essai-flandria-scorpion-revue-motocyclisme-62-aout-1974  où il y a un système de double couronne dentée sur la roue arrière et un "bout" de chaine à rallonger tout cela pour avoir une démultiplication route et tout-terrain.
Reconnaissons que le système est assez loufoque et inutilisable dans la vraie vie screwy


J'étais déjà passé sur l'étrange TESTI Militar avec son look bizarre, ses skis d'appoint et le porte fusil screwy screwy screwy Bref pas de quoi attirer beaucoup mon attention ....


Alors on y lit que cet étrange engin est équipé du TDB (testi drive box) avec 4 + 4 rapports (longs et courts)

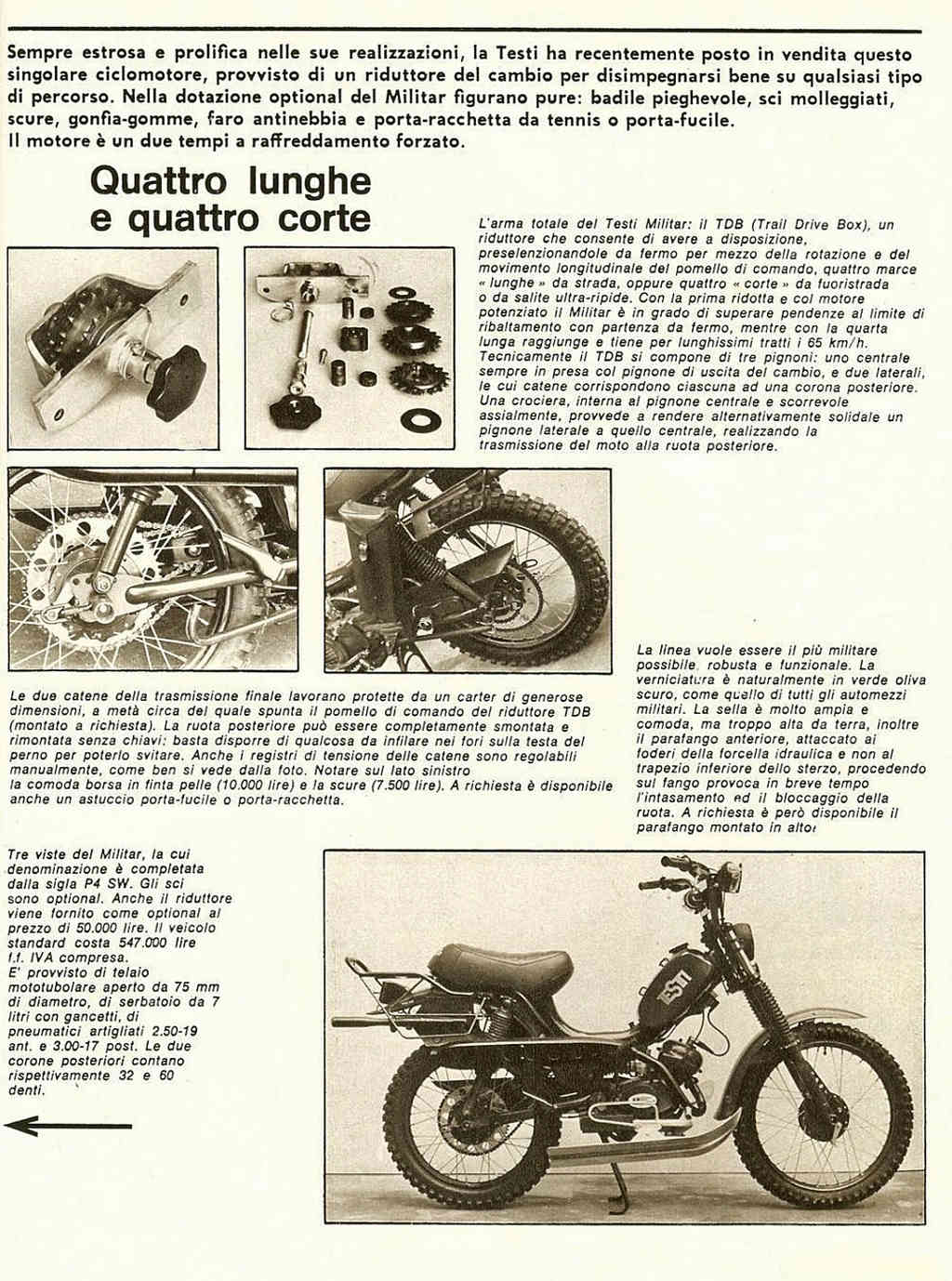

le document n'est pas très parlant Crying or Very sad
  là on voit un système de pignons mais c'est toujours pas clair
ici on voit bien les 2 couronnes et ... les 2 chaines qui sont en prise dessus
ici on voit maintenant 3 chaines !!! 1 vers l'avant et 2 vers les couronnes mais bon le document n'est pas très net Crying or Very sad

Et enfin une belle photo très nette du système


Et là tout devient clair: une chaine primaire qui vient du moteur et un système de crabotage qui entraine soit l'un soit l'autre des 2 pignons et donc crée une sorte de boite relais en plein air avec l'aide de 2 chaines annexes.

Alors hormis le fait de créer des pertes de rendement de la transmission, on peut se poser des questions sur le bruit d'une chaine pas en tension qui tourne vite, le reglage pas évident de la tension des 2 chaines en parallèle ..... mais bon c'est vrai qu'il y a 8 rapports .... en s'arrêtant et en descendant de la machine scratch

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 1351
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  cigalon le Mer 26 Oct 2016 - 20:25

un peu comme les tracteurs agricoles ou certains 4x4, mais en moins pratique...
avatar
cigalon
Membre VIP
Membre VIP

Nombre de messages : 699
Age : 61
Localisation : 40 Landes
Cyclos : de tout...
Date d'inscription : 12/03/2014

http://mes2roues.over-blog.com/

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  Jack Cyclologue le Mer 26 Oct 2016 - 20:43



S 'il y a une des deux transmissions que tu n'utilise pas , tu peux toujours enlever la chaîne provisoirement .
avatar
Jack Cyclologue
Membre tres actif
Membre tres actif

Nombre de messages : 257
Localisation : HERAULT
Date d'inscription : 30/01/2016

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  POUET le Mer 26 Oct 2016 - 21:34

Very Happy en tout cas une chose est sure ils avaient de l idée et ils essayaient d inover.
méme si c est assez biscornu comme systeme.
nous sommes maintenant dans une bien triste période ou chacun essait plutot de copier son voisin.

_________________
Bonjour Invité de nouveaux projet pour 2017 ?
avatar
POUET
Administrateur
Administrateur

Nombre de messages : 3255
Age : 59
Localisation : din mn'igloo chez les chtis
Cyclos : I LOVE FLANDRIA
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  boranboran le Mer 26 Oct 2016 - 22:11

en réalité c'est très pratique et vraiment bien foutu ce système a l'origine c'est pas cette visse mai un axe avec une molette +- triangulaire qu'il faut basculé ...au cas ou un amis cherche la paire de ski pour le siens . et moi un bouchon pour mon telstar (c'est le même bouchon)

boranboran
Membre pro
Membre pro

Nombre de messages : 340
Age : 41
Localisation : lille
Cyclos : testi;fmb ; superia ; malanca ; vap;flandria malaguti etc...........
Date d'inscription : 30/12/2015

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  marcel le Mer 26 Oct 2016 - 23:56

pas nouveau déjà chez Honda de 64A66 le trail 90 CT200 a l'achat vous aviez un kit 2 chaines

avatar
marcel
Membre VIP
Membre VIP

Nombre de messages : 380
Age : 58
Localisation : monceau sur sambre belgique
Cyclos : flandria record 5 de 1968
Date d'inscription : 09/05/2011

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  Mathieu Viollet le Jeu 27 Oct 2016 - 9:15

Très intéressant ce sujet !!!!

Mon PC 50 est déjà monté 2 fois aux Millevaches, une fois avec moi dessus et une fois je l'ai prêté à un pote, alors que je prenais le Flandria.
La première année j'en ai grave ch...é parce que la démultiplication d'origine était trop longue pour accueillir un bonhomme et en plus tracté une remorque...
L'année suivante je me suis donc mis en tête de réaliser une démultiplication plus courte mais qui ne grève pas la vitesse de pointe. j'ai donc monté une première couronne à l'arrière avec 2 dents de plus que d'origine, et à côté une autre avec 5 dents de plus que d'origine. le système de changement de vitesse était rudimentaire : dévisser la roue arrière, détendre complètement les tendeurs de chaine, passe la chaine d'une couronne sur l'autre et enfin revisser la roue. Système qui s'est avéré efficace pendant les essais, mais dont finalement nous n'avons pas eu besoin, car j'avais chargé le Flandria comme un baudet, et un ami nous suivant avec sa 250 récupérait les affaires du PC50 avant les deux plus grosses côtes du trajet (2 troncons de 5 km avec un 10% en moyenne)

Ceci étant je trouve ce système à double chaine et surtout à crabotage intermédiaire super intéressant, même si la tension des chaines arrières est effectivement un jeu de compromis! il permet de basculer d'une vitesse à l'autre de manière rapide, ça donne des idées!

dommage qu'on n'ait pas plus de données ou photos sur l'axe permettant le crabotage des pignons!

Mathieu Viollet
Membre tres actif
Membre tres actif

Nombre de messages : 202
Localisation : Toulouse
Date d'inscription : 15/12/2012

Revenir en haut Aller en bas

Re: une étrange transmission secondaire ....

Message  JACK177071 le Jeu 27 Oct 2016 - 9:20

faut juste espérer que le systeme de crabotage soit fiable car si tu embrayes les 2 chaines à la fois c'est le blocage assuré paf  et la chute qui va avec No   aussi bien qu'un serrage moteur .... sauf que là tu peux pas débrayer Evil or Very Mad

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 1351
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas
