AIM Boy cross à remettre en état

Page 1 sur 4 1, 2, 3, 4  Suivant

Aller en bas

AIM Boy cross à remettre en état Empty AIM Boy cross à remettre en état

Message  mcmanouel le Jeu 30 Jan 2020 - 9:30

Salut tout le monde,

Je viens de récupérer une minimoto des années 70-80 à priori une Malaguti Ronchino pour la remettre en état de marche.
Cette moto est dans la famille depuis l'origine et fonctionne toujours mais est très fatiguée.
Je l'ai démonté entièrement, je repeins, répare, remplace...
Mon plus gros problème est de trouver les pièces qui sont à changer notamment au niveau moteur (Piston et segment) un Franco morini S5e je pense.
Le piston me parait encore en bon état mais je souhaiterai trouver un kit piston segments pour repartir à neuf, vos avis seront appréciables sur ce point.

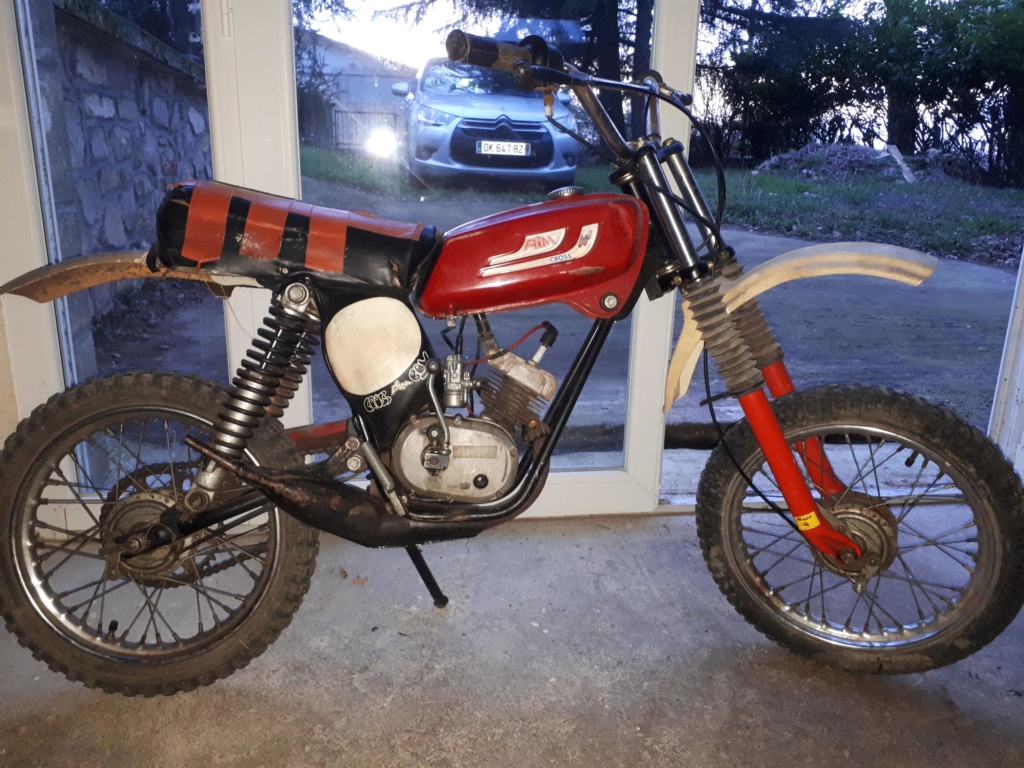

AIM Boy cross à remettre en état 20200110

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Jeu 30 Jan 2020 - 9:34

pourquoi Malaguti ??? je dirais plutôt un AIM Boy cross … avec un moteur Franco Morini S5K2

AIM Boy cross à remettre en état Aim_ty10

AIM Boy cross à remettre en état Franco58

AIM Boy cross à remettre en état Franco59

Donc comme tu l'as dit un type S5E  (cylindre fonte) a l'air d'ètre le bon modèle

un sujet qui pourrait t'intéresser
https://www.srcf.fr/forum/p189300-14-01-2019-11%3A33.html

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Jeu 30 Jan 2020 - 10:19

Oui c'est ça..., j'avoue que je ne connaissais pas le nom du modèle exact et comme sur la fourche il y avait Malaguti..
Mais tu as raison c'est un AIM Boy cross.
Super la doc grining

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Dim 2 Fév 2020 - 20:09

Auriez vous une idée du type et de la quantité d'huile à mettre dans le moteur franco morini S5E ?

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  moped le Lun 3 Fév 2020 - 22:18

Bonsoir, pour l'huile aux alentours de w30 je pense, dans celui du petit-fils je mets la même 10w40 que dans la moto.Environ 1/4 de litre, tu as la vis de niveau sur le carter droit.

moped
Moderateur
Moderateur

Nombre de messages : 1996
Localisation : pyrénées orientales
Date d'inscription : 09/06/2008

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mar 4 Fév 2020 - 8:36

Super merci pour les infos grining

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Mar 4 Fév 2020 - 11:28

confirmation trouvée dans un manuel pièces détachées (chez   KTM)  … (disponible en pdf si vous le voulez) même si l'appellation S5E est typique KTM car je pense que cela correspond plutôt à un S5N (cylindre alu)  scratch  …. mais le bas moteur reste le même … sauf l'allumage

AIM Boy cross à remettre en état 2020-051

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  dedeheck le Mar 4 Fév 2020 - 22:02

Comme toi , j'ai une petite AIM a restaurer.

Mais je me demande où trouver les autocollants de réservoir.

Voici 2 photos trouvées sur le net. On distingue les mots AIM et CROSS mais pour l'avant , est ce un dessin ?

AIM Boy cross à remettre en état M_573844974_0

AIM Boy cross à remettre en état M_573845000_0

Jack, peut être sauras tu nous en dire plus ?
dedeheck
dedeheck
Membre pro
Membre pro

Nombre de messages : 359
Age : 56
Localisation : Moselle
Date d'inscription : 03/05/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Mer 5 Fév 2020 - 1:38

pour l'instant, à part essayer de zoomer et filtrer une photo je ne peux pas faire mieux …. donc on distingue un graphisme BOY …

AIM Boy cross à remettre en état 2020-052

Mais je suis un peu vert  No  car durant mes 1ères recherches sur cet AIM, il me semble avoir vu en plus gros plan ces autocollants sur un site …. mais je ne retrouve pas  Evil or Very Mad

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  moped le Mer 5 Fév 2020 - 8:16

Bonjour jack, je veux bien le pdf. Merci

moped
Moderateur
Moderateur

Nombre de messages : 1996
Localisation : pyrénées orientales
Date d'inscription : 09/06/2008

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Franco Morini S5 manuel pieces detachees et manuel atelier

Message  JACK177071 le Mer 5 Fév 2020 - 9:18

voici le pdf du manuel des pièces détachées KTM concernant les moteurs S5E ainsi que S5T (petits clapets) et S5GS (gros clapets)  mais tous à allumage électronique
https://www.cjoint.com/c/JBfiiogvld0

et j'ai aussi trouvé hier un petit manuel d'atelier (en anglais)
https://www.cjoint.com/c/JBfimerdcq0

C'est vraiment bizarre car pour ce moteur très répandu ( beaucoup de petits cyclos basiques) on trouve assez peu de docs …. il n'y a certainement que les grandes marques (KTM Husky …) qui ont des docs dignes de ce nom car pour beaucoup d'autres on était plutôt dans le "jouet" pour enfant alors les docs c'était pas vraiment la priorité Razz


Si vous voulez un petit panorama des (nombreuses) versions monovitesse vous pouvez aussi regarder ce sujet "documentation"
https://50cc.forum-actif.eu/t4738-franco-morini-motori-les-moteurs-monovitesses#28792

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mer 5 Fév 2020 - 9:45

Pour les autocollants de réservoir je les ai grattés car ils étaient sec et abîmés, mais je te confirme que sur l'autocollant du dessous il est bien écrit "Boy" avec des lettres un peu serrées et décalées puis cross un peu plus loin.
Je pense que ça va être difficile à trouver, je vais faire un gabarit sur papier directement sur le réservoir que je retravaillerai sur ordinateur pour le graphisme et qu'il faudra imprimer ensuite sur Stickers autocollant.

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mer 5 Fév 2020 - 9:51

Par contre est ce que quelqu'un aurait un plan pour les gardes boues avant et arrière ? un modèle adaptable ? parce que les miens sont cassés Crying or Very sad
Idem pour la selle je la referai bien avec du skaï mais je sais pas si ça rendra bien notamment au niveau de possible plis. Si quelqu'un à déjà fait ça je suis preneur de la méthode et de photos du résultat.

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mer 5 Fév 2020 - 9:54

J'ai une photo des Stickers plus net[/url]
AIM Boy cross à remettre en état 20200113

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mer 5 Fév 2020 - 10:00

Ah j'ai aussi deux bosses sur le réservoir, vous avez une méthode pour arranger ça ? Ventouse ? car je n'ai pas la place pour pousser depuis l'intérieur du réservoir.

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Mer 5 Fév 2020 - 11:35

pour tes autocollants ça n'a pas l'air de se trouver sur le net mais je pense que Pouet (Philippe) pourrait éventuellement t'en refaire (à négocier avec lui en mp) mais il lui faut un "dessin" à l'échelle et les dimensions exactes.

Je me suis donc amusé à améliorer la dernière photo qui est vraiment pas mal

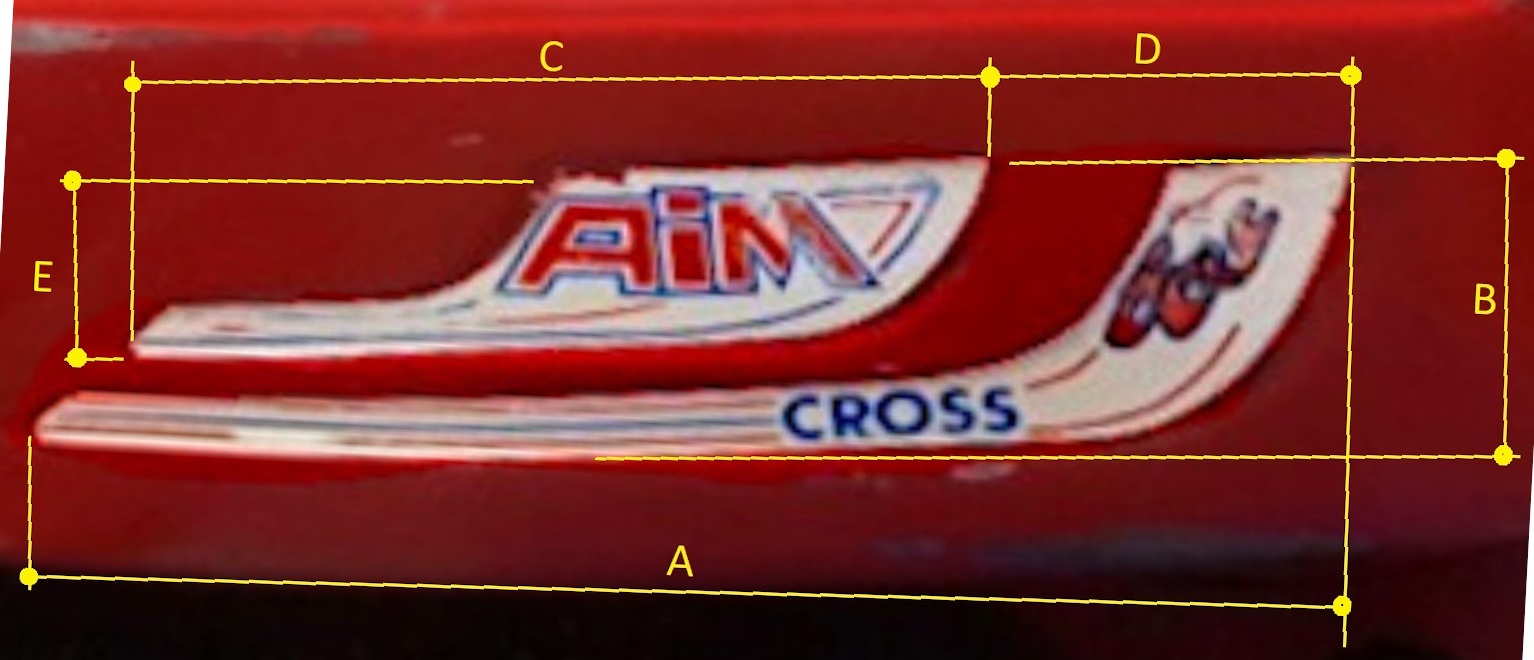

AIM Boy cross à remettre en état 2020-053

Par contre la photo est légèrement inclinée (donc distordue  Crying or Very sad ) mais si tu me donnes certaines cotes réelles mesurées (A B C D E par exemple) je peux essayer de corriger la photo pour permettre à Pouet de facilement (enfin c'est du boulot …) refaire un fichier (petit soucis le marquage BOY n'est pas symétrique …)
AIM Boy cross à remettre en état 2020-055

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Mer 5 Fév 2020 - 12:09

Merci Jack, je pense refaire les Stickers moi même avec mon logiciel de dessin (Je suis dessinateur bâtiment) ça sera pas compliqué, je mettrai le plan en ligne pour ceux que ça intéressera.

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  POUET le Mer 5 Fév 2020 - 12:38

Bonjour

J avais regardé mais le modéle que j avais trouvé n etait pas le méme !
AIM Boy cross à remettre en état S-l50010

_________________
Bienvenu sur le forum
POUET
POUET
Administrateur
Administrateur

Nombre de messages : 3762
Age : 62
Localisation : din mn'igloo chez les chtis
Cyclos : I LOVE FLANDRIA
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  moped le Mer 5 Fév 2020 - 14:40

Merci jack, j'ai récupéré les fichiers.

moped
Moderateur
Moderateur

Nombre de messages : 1996
Localisation : pyrénées orientales
Date d'inscription : 09/06/2008

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty autocollant de réservoir

Message  dedeheck le Mer 5 Fév 2020 - 20:57

@mcmanouel a écrit:Merci Jack, je pense refaire les Stickers moi même avec mon logiciel de dessin (Je suis dessinateur bâtiment) ça sera pas compliqué, je mettrai le plan en ligne pour ceux que ça intéressera.

Moi je suis particulièrement intéressé par tes autocollants.
Pense à moi lorsque tu auras réalisé les tiens.

Merci d'avance, André.
dedeheck
dedeheck
Membre pro
Membre pro

Nombre de messages : 359
Age : 56
Localisation : Moselle
Date d'inscription : 03/05/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Jeu 6 Fév 2020 - 9:57

Bon voila un premier jet des Stickers de réservoir, j'ai du improviser pour certaines zones, j'attend vos observations pour modifier
AIM Boy cross à remettre en état Sticke11

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Jeu 6 Fév 2020 - 11:31

je crois qu'il te manque juste un petit liseré au dessus du BOY …. et puis tracer l'autre coté non symétrique Very Happy
AIM Boy cross à remettre en état Sticke10

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  POUET le Jeu 6 Fév 2020 - 13:51

@mcmanouel a écrit:Bon voila un premier jet des Stickers de réservoir, j'ai du improviser pour certaines zones, j'attend vos observations pour modifier
AIM Boy cross à remettre en état Sticke11

grining  beau boulot decaler un peu le y pour l imbriquer dans le o !

_________________
Bienvenu sur le forum
POUET
POUET
Administrateur
Administrateur

Nombre de messages : 3762
Age : 62
Localisation : din mn'igloo chez les chtis
Cyclos : I LOVE FLANDRIA
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  mcmanouel le Jeu 6 Fév 2020 - 14:24

Oui je ne savais pas bien comment était le liseré car il est effacé sur ma moto..Tu veux dire quoi par "tracer l'autre coté non symétrique ?

mcmanouel
Membre debutant

Nombre de messages : 40
Localisation : Péret
Date d'inscription : 30/01/2020

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  JACK177071 le Jeu 6 Fév 2020 - 15:03

quand tu vas faire ta symétrie coté gauche / coté droit du réservoir … pour le  logo AIM (et CROSS) il suffit de le retourner  mais surtout le logo BOY sera différent … le B sera en haut le O toujours au milieu et le Y en bas …. donc un petit arrangement à faire …

voilà j'ai bricolé en 5 mn une vue (pas parfaite  avec Paint)
AIM Boy cross à remettre en état Sticke11

JACK177071
Documentaliste
Documentaliste

Nombre de messages : 2634
Localisation : Lorraine
Date d'inscription : 25/12/2015

Revenir en haut Aller en bas

AIM Boy cross à remettre en état Empty Re: AIM Boy cross à remettre en état

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
